SERIE 36

3D

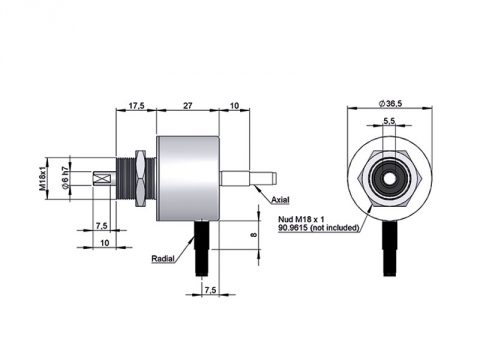

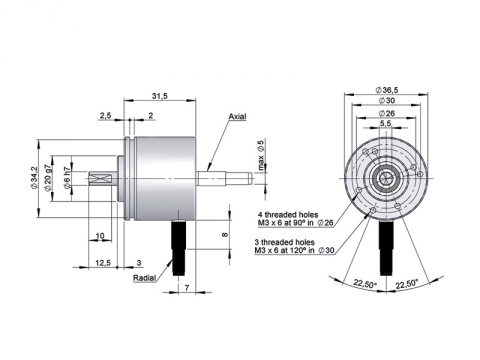

ENCODER INCREMENTAL MINIATURA EJE SALIENTE PARA APLICACIONES INDUSTRIALES

  • Resolución hasta 5.000 impulsos por vuelta
  • Diámetro exterior 36,5 mm
  • Eje de Ø 6 mm
  • Protección IP65 según DIN EN 60529
  • Ejecuciones mecánicas, electrónicas y ópticas especiales bajo pedido
  • Conexión cable (disponible cualquier longitud de cable) o conector industrial M12
Pregunte a un experto

    Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

    Tu nombre (requerido)

    Tu Email (requerido)

    Teléfono

    Empresa

    Tu Mensaje

    [recaptcha]


    He leído y acepto la Política de privacidad.*

    HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., P.I. Cal Batlle - C/ Dolors Bassa, 3, 17400 de Breda (Girona).

    Descargar Datasheet / Manual

      Introduzca su correo electrónico para descargar el Datasheet del producto.

      E-mail

      He leído y acepto la Política de privacidad.*

      HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

      Descargar archivo STEP 3D

        Introduzca su correo electrónico para descargar el archivo 3D.

        E-mail

        He leído y acepto la Política de privacidad.*

        HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

        Si necesita el archivo 3D .STEP de su referencia contacte con nosotros y lo recibirá en un plazo de 24 horas.

          Tu nombre (requerido)

          Tu Email (requerido)

          Teléfono

          Empresa

          Tu Mensaje

          [recaptcha]


          He leído y acepto la Política de privacidad.*

          HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., P.I. Cal Batlle - C/ Dolors Bassa, 3, 17400 de Breda (Girona).

          CARACTERÍSTICAS MECÁNICAS
          Materiales Tapa: Aluminio
          Cuerpo: Aluminio
          Eje: Acero Inoxidable
          Rodamientos De bolas
          Vida de los rodamientos 1×1010 rev.
          Nº máx. rev. permisible mecánicamente 6000 rpm
          Protección contra polvo y salpicaduras según DIN EN 60529 IP 64 – Cable estándar
          IP 65 – Conector industrial M12 radial (90.9508)
          IP 65 – Opción cable radial con PG bajo pedido
          Momento de inercia del rotor 2 gcm2
          Par de arranque a 20ºC (68ºF) ≤ 0,01 Nm
          Carga máxima admisible sobre eje axial 20 N
          Carga máxima admisible sobre eje radial 40 N
          Peso aprox 0,08 Kg.
          Gama de temperatura en funcionamiento -20ºC a +80ºC – Estándar
          -40ºC a +80ºC – Ejecución Especial RT00
          Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
          Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
          Nº máximo de Impulsos por vuelta 3600
          Conexión axial o radial Cable 2 metros o conector industrial M12 (otras longitudes de cable sobre pedido)
          Conector hembra no incluido
          SEÑALES DE SALIDA
          CIRCUITO DE SALIDA NPN Open Collector Push-Pull
          Diferencial
          RS422 (TTL compatible)
          Tensión de alimentación 11…30 VDC 11…30 VDC 5 VDC ±5%
          Tensión de salida 11…30 VDC 11…30 VDC 5 VDC
          Consumo 40 mA Típico: 45 mA
          Máx: 150 mA
          Típico: 70 mA
          Máx: 150 mA
          Capacidad de carga màxima /canal 40 mA ±30 mA ±20 mA
          Longitud de cable admisible 50 m (24 VDC) 100 m 1200 m
          Nivel de señal “Low” VOL < 0.4 VDC (24 VDC) VOL < 2.5 VDC VOL < 0.5 VDC
          Nivel de señal “High” VOH > 22 VDC (24 VDC) VOH > VCC – 3 VDC VOH > 2.5 VDC
          Frecuencia 100 kHz 200 kHz 300 kHz
          Protección contra Cortocircuito No permanente Si Si
          Protección Inversión Polaridad Si Si No
          Canal A adelanta 90° eléctricos canal B (visto desde el eje, girando en sentido horario)
          Ejemplo de referencia: 36-1721-1024 36-1721-2048 36-1731-3600 17-1711-500 Categorías: , , , , , , ,
