SERIE 100H/DUO

  1. Home
  2. Aplicaciones
  3. Grúas y Equipos de Elevación Pesada
  4. SERIE 100H/DUO
3D

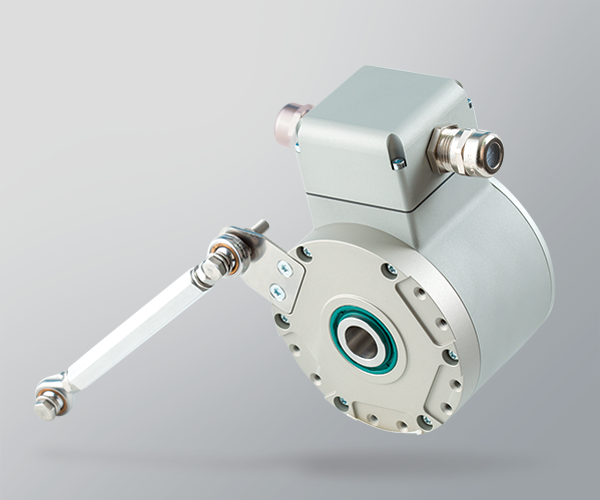

  • SERIE 100H DUO

ENCODERS INCREMENTALES PARA LA INDUSTRIA PESADA

  • Resolución hasta 5.000 impulsos por vuelta
  • Diámetro exterior 100 mm
  • Eje semi-hueco de Ø 12 a 16 mm
  • Rodamientos integrados con protección de hasta 2,5 kV
  • Clase de protección IP66 según DIN EN 60529
  • Conexión mediante terminales de resorte enchufable dentro de la caja de bornes orientable en 360°
  • Salida dual disponible
Pregunte a un experto

    Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

    Tu nombre*

    Tu Email*

    Teléfono

    Empresa

    Tu Mensaje

    HOHNER AUTOMATION S.L. como responsable del tratamiento tratará tus datos con la finalidad de dar respuesta a tu consulta o petición. Puedes acceder, rectificar y suprimir tus datos, así como ejercer otros derechos consultando la información adicional y detallada sobre protección de datos en nuestra Política de Privacidad.

    He leído y acepto las condiciones contenidas en la política de privacidad sobre el tratamiento de mis datos para gestionar mi consulta o petición.

    Nos gustaría que nos prestaras tu consentimiento para:

    Enviarte información comercial sobre los productos, servicios, novedades de HOHNER AUTOMATION S.L.

    Los campos con * son obligatorios.

      Plaease enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Plaease enter your email to download product 3D File.

        E-mail

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        If you need 3D step-file of your reference contact us and you will receive it within one working day.

          Name*

          E-mail*

          Phone

          Company

          Country

          Message

          HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
          protection in our Privacy Policy.

          I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

          We would like you to give us your consent to:

          Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

          Fields with a * are required.

          CARACTERÍSTICAS MECÁNICAS
          Materiales Cuerpo: Aluminio anodizado
          Eje: Acero inoxidable
          Rodamientos Conjunto doble de rodamientos híbridos con bolas cerámicas
          Vida de los rodamientos 1×1010 rev.
          Fijación del cuerpo Brazo de torsión M6
          Desalineamiento permitido ±0,05 mm radial
          Fijación del eje Tornillo M5 o M6
          Diámetro del eje hueco 12, 16 mm
          Aislamiento del eje 2,5 kV
          Nº máx. rev. permisible mecánicamente 6000 rpm
          Protección contra polvo y salpicaduras según DIN EN 60529 IP66
          Momento de inercia del rotor ≈ 500 gcm2
          Par de arranque a 20°C (68°F) ≤ 0,06 Nm
          Carga máxima admisible sobre eje axial ≤ 400 N
          Carga máxima admisible sobre eje radial ≤ 500 N
          Peso aprox. 1,7 Kg
          Rango de temperatura en funcionamiento -20°C a +80°C – Estándar
          -40°C a +80°C – Ejecución Especial YT00
          -20°C a +100°C – Ejecución Especial YT01
          Vibración según DIN EN 60068-2-6 300 m/s2 (10Hz…2000Hz)
          Impacto según DIN EN 60068-2-27 2500 m/s2 (6ms)
          Nº máximo de Impulsos por vuelta 5.000
          Conexión radial Caja de terminales, cable o conector M12/M23

          Accessories

          Campanas de acoplamiento

          Spring-flex

          Lami-flex

          Pagu-flex

          Ruedas medidoras

          Precableado

          Bellow-flex

          Ángulos de soporte

          Sistemas antigiro flexibles

          Conectores

          Oldham-flex-clamp

          Alu-flex

          Union

          Oldham-flex

          Poly-flex

          Cross-flex

          Bridas de acoplamiento

          SKU: 100H-12111-5000 Categories: , , , , , , , ,
