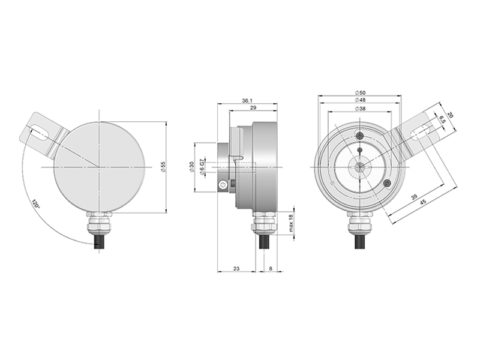

If you need 3D step-file of your reference contact us and you will receive it within one working day.
| CARACTÉRISTIQUES MÉCANIQUES | |
|---|---|
| Matériaux | Boîtier: Acier inoxydable AISI304L (1.4307) Bride: Acier inoxydable AISI304L (1.4307) Axe: Acier inoxydable AISI304L (1.4307) |
| Roulements | À billes |
| Durée de vie des roulements | 1×1010 rev. |
| Fixation du corps | Bride flexible |
| Désalignement permis | ±0.5 mm axial, ±0.3 mm radial |
| Fixation de l’axe | Bride de serrage (Aluminium anodisé 20 μm) |
| Diamètre de l’axe creux | 6 mm (d’autres diamètres d’axe disponibles sur demande) |
| Vitesse de rotation maximum | 6000 rpm |
| Protection contre la poussière et les éclaboussures, conforme à la norme DIN EN 60529 |
IP67 |
| Moment d’inertie | 30 gcm2 |
| Couple d’entrainement à 20°C (68°F) | ≤ 0,02 Nm |
| Charge maximale admissible sur l’axe axial | 40 N |
| Charge maximale admissible sur l’axe radial | 60 N |
| Poids approximatif | 0,5 Kg |
| Témperature de fonctionnement | -20°C to +85°C |
| Tenue aux vibrations conforme à la norme DIN EN 60068-2-6 | 100 m/s2 (10Hz…2000Hz) |
| Tenue aux chocs conforme à la norme DIN EN 60068-2-27 | 1000 m/s2 (6ms) |
| Résistance au brouillard salin (NSS) | selon ISO 9227:2006-10 (274 h) |
| Connéxion radiale | Câble 2 mètres (autres longueurs du câble ou connecteur aérien sur demande) |
| SIGNAUX DE SORTIE | ||||
|---|---|---|---|---|
| CIRCUIT DE SORTIE | Push-Pull Différenti el |
|||
| Tension d’alimentation | 5…30 VDC | |||
| Tension de sortie | 5…30 VDC | |||
| Consommation | Standard: 30 mA Maximum: 85 mA |
|||
| Capacité de charge maximale / canal | ±70 mA | |||
| Niveau du signe “Low” | VOL < 0.5 VDC | |||
| Niveau du signe “High” | VOH > 2.5 VDC | |||
| Fréquence | ≤ 300 kHz | |||
| Protection contre les court-circuits | Oui | |||
| Protection contre les inversions de polarité | Oui | |||
| Canal A avance 90° éléctriques canal B (vue côté axe, rotation sens horaire) | ||||
