SERIE MR

3D

ENCODER INCREMENTAL MAGNÉTICO

  • Sistema de medida lineal sin contacto
  • Fácil montaje
  • 5…30 VDC Push-Pull no diferencial
  • Protección IP67
  • Dimensiones compactas
  • Para aplicaciones bajo posibles condiciones adversas (vibraciones, humedad, polvo, etc.)



Compra Online
Pregunte a un experto

Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

Tu nombre (requerido)

Tu Email (requerido)

Teléfono

Empresa

Tu Mensaje


He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., Prolongació C/ Sant Francesc, s/n, 17400 de Breda (Girona).

Descargar Datasheet

Introduzca su correo electrónico para descargar el Datasheet del producto.

E-mail

He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

Descargar archivo STEP 3D

Introduzca su correo electrónico para descargar el archivo 3D.

E-mail

He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

Si necesita el archivo 3D .STEP de su referencia contacte con nosotros y lo recibirá en un plazo de 24 horas.

Tu nombre (requerido)

Tu Email (requerido)

Teléfono

Empresa

Tu Mensaje


He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., Prolongació C/ Sant Francesc, s/n, 17400 de Breda (Girona).

CARACTERÍSTICAS MECÁNICAS
Materiales Brida: Aluminio
Material del árbol: Acero inoxidable
Imán Ferrita
Nº máx. rev. permisible mecánicamente 6000 rpm
Diámetro del eje 11, 14, 19 mm

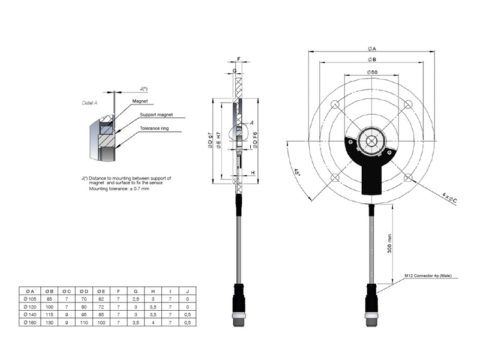

Fijación del cuerpo 4 agujeros (ver tabla dibujo de dimensiones Ø B – Ø C )
Desalineamiento permitido ±0.7mm axial, ±1mm radial
Protección contra polvo y salpicaduras según DIN EN 60529 IP67
Peso aprox. 0,4 Kg
Rango de temperatura en funcionamiento -20ºC to +85ºC
Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
Conexión radial 30 cm cable con conector industrial aéreo M12 4p
Conector hembra no incluido
CARACTERÍSTICAS ELÉCTRICAS
Rango de medida 0…360°
Resolución 1 ppr
Tensión de alimentación 5…30 VDCC
Consumo < 20 mA (without load)
Protección Inversión Polaridad de Tensión de Alimentación Yes (max. 2s)
Prueba de aislamiento 1 KV
Resistencia de aislamiento 200 MΩ
Secuencia de impulsos A 90° B Tolerancia ± 25º el.
Tolerancia del eje del motor Según dimensiones norma IEC



Ejemplo de referencia: MR-105-14-001, MR-120-11-001, MR-140-19-001, MR-160-14-001 Categorías: , , , ,
