SERIE 19

3D

ENCODER INCREMENTAL EJE SEMI-HUECO DE ALTA RESOLUCIÓN PARA APLICACIONES INDUSTRIALES

  • Resolución hasta 50.000 impulsos por vuelta
  • Fácil instalación, dos opciones mecánicas, fijación al eje por prisionero o abrazadera
  • Diámetro exterior 58 mm
  • Eje semi-hueco de Ø 6, 8, 10, 12, 14 o 15 mm
  • Protección IP65 según DIN EN 60529
  • Sistema antigiro mediante brida flexible o pivote
  • Conexión cable (disponible cualquier longitud de cable) o conector industrial M12, M23
  • Female connector included
Pregunte a un experto

Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

Tu nombre (requerido)

Tu Email (requerido)

Teléfono

Empresa

Tu Mensaje


He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., P.I. Cal Batlle - C/ Dolors Bassa, 3, 17400 de Breda (Girona).

Descargar Datasheet

Introduzca su correo electrónico para descargar el Datasheet del producto.

E-mail

He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

Descargar archivo STEP 3D

Introduzca su correo electrónico para descargar el archivo 3D.

E-mail

He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com.

Si necesita el archivo 3D .STEP de su referencia contacte con nosotros y lo recibirá en un plazo de 24 horas.

Tu nombre (requerido)

Tu Email (requerido)

Teléfono

Empresa

Tu Mensaje


He leído y acepto la Política de privacidad.*

HOHNER AUTOMATICOS, S.L. le informa que los datos de carácter personal que nos proporciona rellenando el presente formulario serán tratados con la finalidad de enviarle la información solicitada. La legitimación del tratamiento se realiza a través del consentimiento del interesado. El hecho de no introducir sus datos de carácter personal comportará la imposibilidad de atender su solicitud. Puede ejercer sus derechos de acceso, rectificación, cancelación y supresión de los datos personales dirigiéndose a info@encoderhohner.com o mediante correo postal a HOHNER AUTOMATICOS, S.L., P.I. Cal Batlle - C/ Dolors Bassa, 3, 17400 de Breda (Girona).

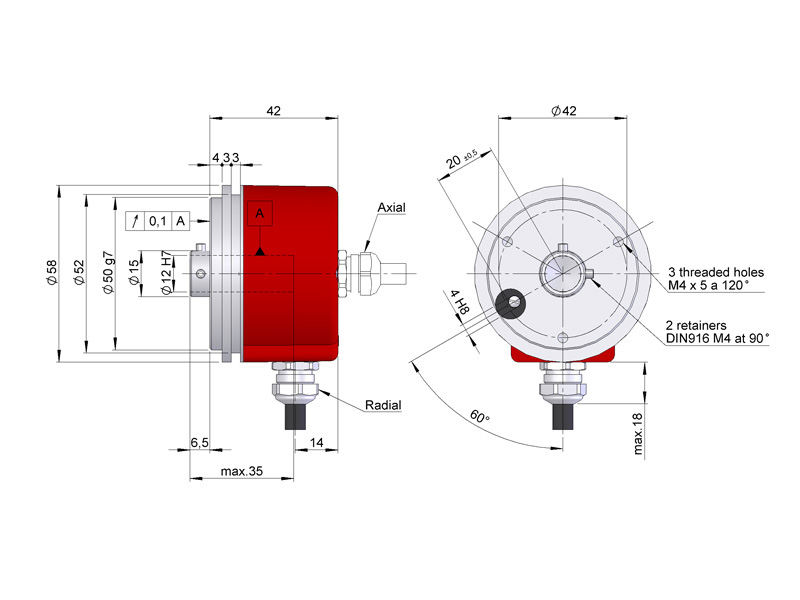

CARACTERÍSTICAS MECÁNICAS
Materiales Cuerpo: Aluminio
Brida: Aluminio
Eje: Aluminio tratado / Acero inoxidable
Rodamientos De bolas
Vida de los rodamientos 1×1010  rev.
Fijación del cuerpo Pivote o Brida flexible
Desalineamiento permitido ±0.5 mm axial, ±0.3 mm radial (90.1014, 90.1024)
Fijación del eje Abrazadera o Prisionero
Diámetro eje semi-hueco 6, 8, 10, 12, 14 o 15 mm
Nº máx. rev. permisible mecánicamente 6000 rpm
Protección contra polvo y salpicaduras según DIN EN 60529 IP65
Momento de inercia del rotor 30 gcm2
Par de arranque a 20ºC (68ºF) ≤ 0,02 Nm
Carga máxima admisible sobre eje axial 40 N
Carga máxima admisible sobre eje radial 80 N
Peso aprox. 0,5 Kg
Rango de temperatura en funcionamiento -20ºC a +80ºC – Estándar
-40ºC a +80ºC – Ejecución Especial HT00
Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
Nº máximo de impulsos por vuelta 50.000
Conexión radial Cable 2 metros o conector industrial M12, M23
(disponible cualquier longitud de cable)
Conector hembra incluido
SEÑALES DE SALIDA
CIRCUITO DE SALIDA NPN Open Collector RS422 (TTL compatible) RS422 (TTL compatible) Push-Pull Differential
Tensión de alimentación 11…30 VDC 11…30 VDC 5 VDC ±10% 11…30 VDC
Tensión de salida 11…30 VDC 5 VDC 5 VDC 11…30 VDC
Consumo 40 mA Típico: 80 mA
Máx: 160 mA
Típico: 70 mA
Máx: 150 mA
Típico: 45 mA
Máx: 150 mA
Capacidad de carga màxima /canal 40 mA ±20 mA ±20 mA ±30 mA
Longitud de cable admisible 50 m (24 VDC) 1200 m 1200 m 100 m
Nivel de señal “Low” VOL < 0.4 VDC (24 VDC) VOL < 0.5 VDC VOL < 0.5 VDC VOL < 2.5 VDC
Nivel de señal “High” VOH > 22 VDC (24 VDC) VOH > 2.5 VDC VOH > 2.5 VDC VOH > VCC – 3 VDC
Frecuencia 100 kHz 300 kHz 300 kHz 200 kHz
Protección contra Cortocircuito No permanente  Si Si Si
Protección Inversión Polaridad Si Si No Si
Canal B adelanta 90° eléctricos canal A (visto desde el eje, girando en sentido horario)
