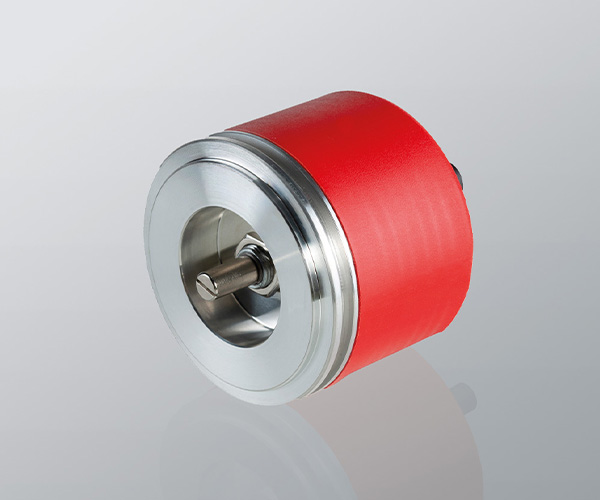

适用于工业应用的实心轴角度传感器

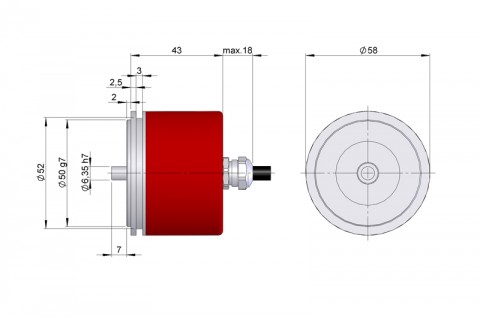

- 外径 58 mm
- 轴 Ø 6.35 mm
- 防护等级 IP54 根据 DIN EN 60529
- 测量范围 10 圈
- 输出电阻 5k 或者 10k
- 通过线缆或工业连接器连接. 可订制线缆长度, 连接器支持
- 采用精密电位器的采集系统
| 机械规格 | |
|---|---|
| 材料 | 端盖: PA 6.6 外壳: 铝 轴: 镀镍黄铜 |
| 轴承寿命 | 1×106 圈 |
| 机械允许最大转速 | 100 rpm |
| 防尘和防水等级符合 DIN EN 60529 | IP54 |
| 20°C (68°F) 时的启动扭矩 | ≤ 0,01 Nm |
| 输出 | 电阻 |
| 重量 | 约0.4 Kg |
| 工作温度范围 | -20ºC 至 +85ºC |
| 方向 | 顺时针 (CW) |
| 轴向或径向连接 | 2米线缆或工业连接器 (其他线缆长度可订购) 标准包装不包括母头连接器 |
| 电气规格 | ||
|---|---|---|
| 5 kΩ 10 圈 |
10 kΩ 10 圈 |
|
| 励磁电压 | 30 VDC max | 30 VDC max |
| 输出公差 | ± 5% | ± 5% |
| 分辨率 | ± 0,025% | ± 0,02% |
| 热系数t | ± 50ppm/C° | ± 50ppm/C° |
| 负荷 | 1w max | 1w max |
| 线性度 | ± 0,25% | ± 0,25% |
