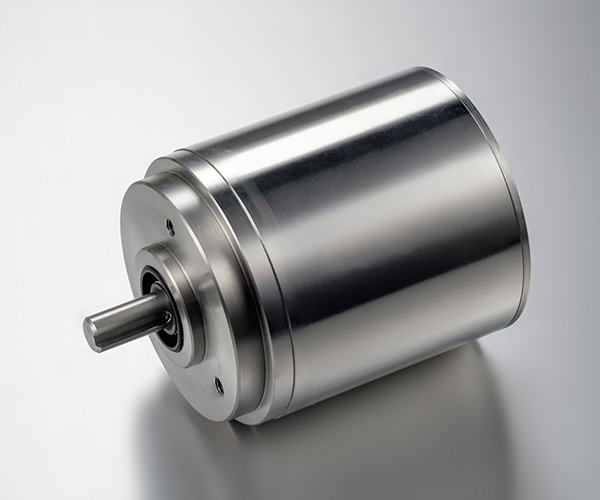

ENCODER ABSOLUTO PARA APLICACIONES EXTREMAS Y SEVERAS
- Paralelo
- Resolución monovuelta hasta 13 bits

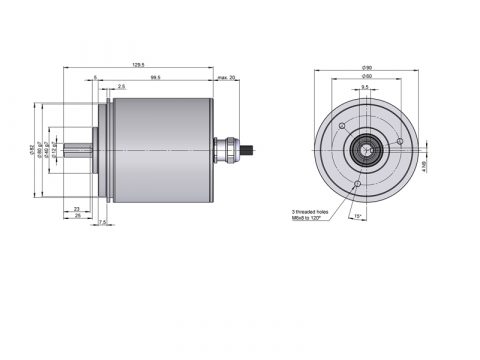

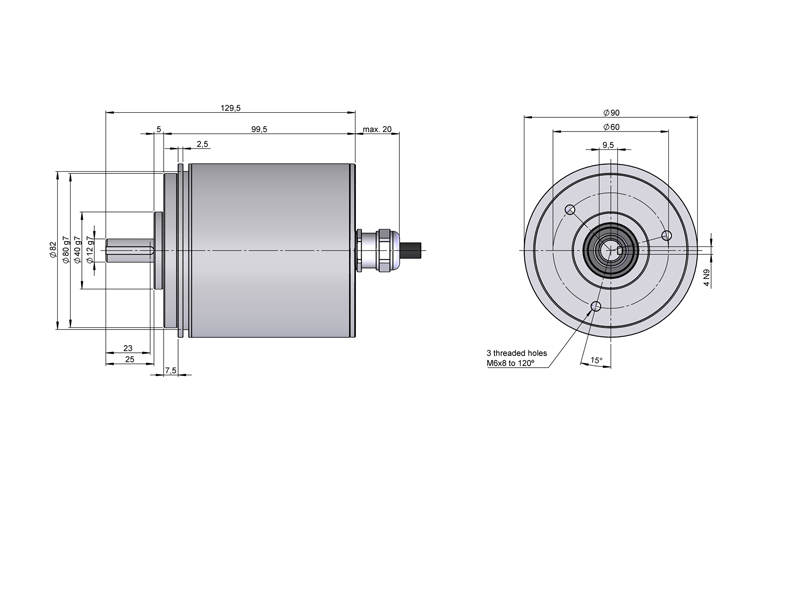

- Diámetro exterior 90 mm
- Eje de Ø 12 mm
- Clase de protección IP67 según DIN EN 60529
- Conexión cable (disponible cualquier longitud de cable)
| CARACTERÍSTICAS MECÁNICAS | |
|---|---|
| Materiales | Cuerpo: Aluminio (IP tipo 3) / De acero inoxidable (IP tipo 2) Brida: Aluminio Eje: Acero inoxidable |
| Rodamientos | De bolas |
| Vida de los rodamientos | 1×1010 rev. |
| Diámetro del eje | 12 mm |
| Nº máx. rev. permisible mecánicamente | 6000 rpm |
| Protección contra polvo y salpicaduras según DIN EN 60529 | IP67 |
| Momento de inercia del rotor | 270 gcm2 |
| Par de arranque a 20°C (68°F) | ≤ 0,05 Nm |
| Carga máxima admisible sobre eje axial | 80 N |
| Carga máxima admisible sobre eje radial | 100 N |
| Peso aprox. | 1,2 kg |
| Rango de temperatura en funcionamiento | -10ºC a +70ºC |
| Vibración | 100 m/s2 (10Hz…2000Hz) |
| Impacto | 1000 m/s2 (6ms) |
| Conexión axial | Cable 2 metros (disponible cualquier longitud de cable) |
| CARACTERÍSTICAS ELÉCTRICAS | |
|---|---|
| Interface | Paralelo |
| Entradas | Optoacopladas |
| Código | Binario Gray |
| Resolución monovuelta | hasta 8192 puntos por vuelta (13 bits) |
| Linealidad | ±1/2 LSB |
| Config. Parámetros | Dirección |
