ENCODER INCREMENTAL PARA APLICACIONES INDUSTRIALES

  • Resolución incremental 1024 SIN/COS por vuelta
  • Diámetro exterior 58 mm

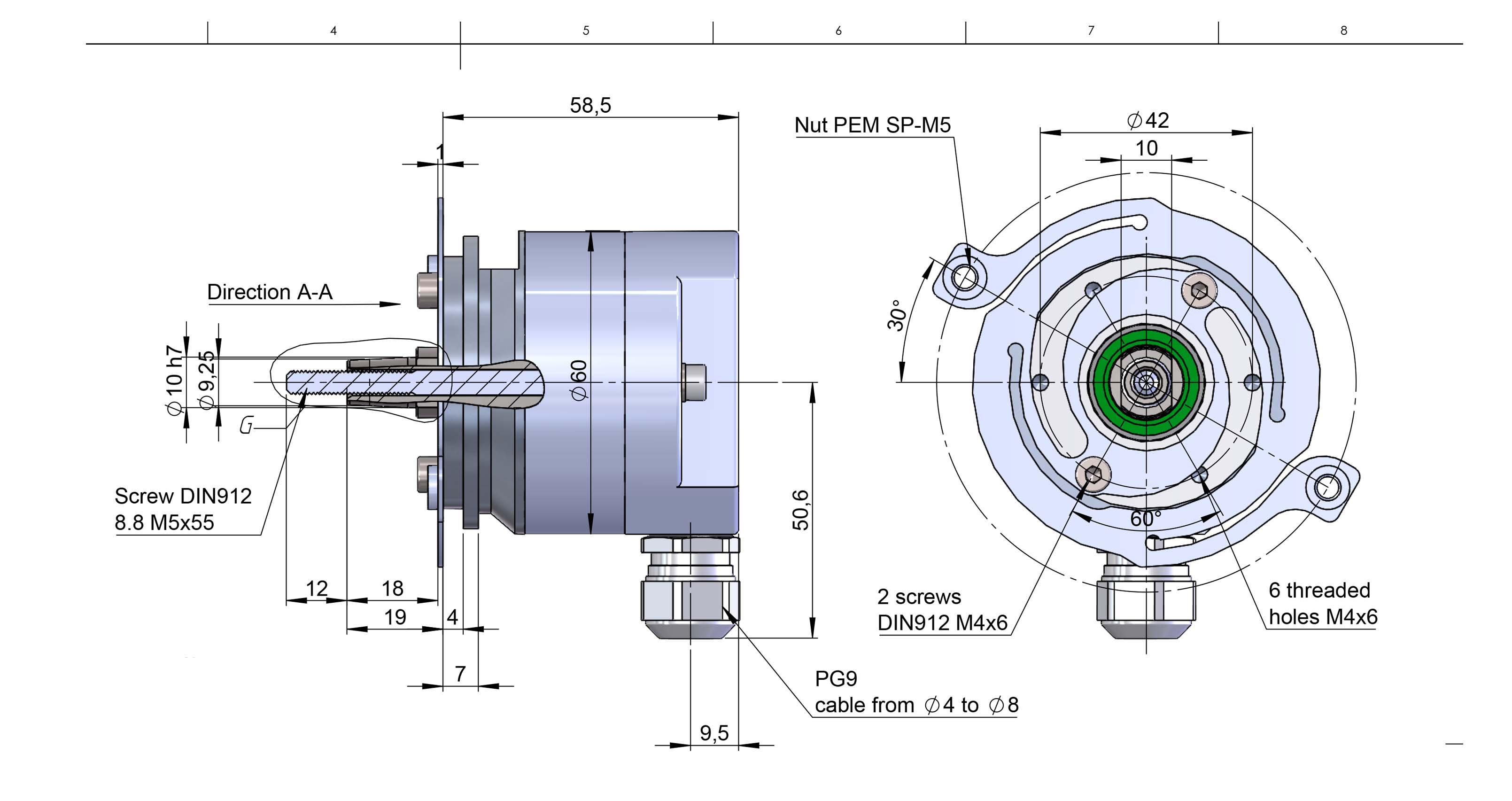

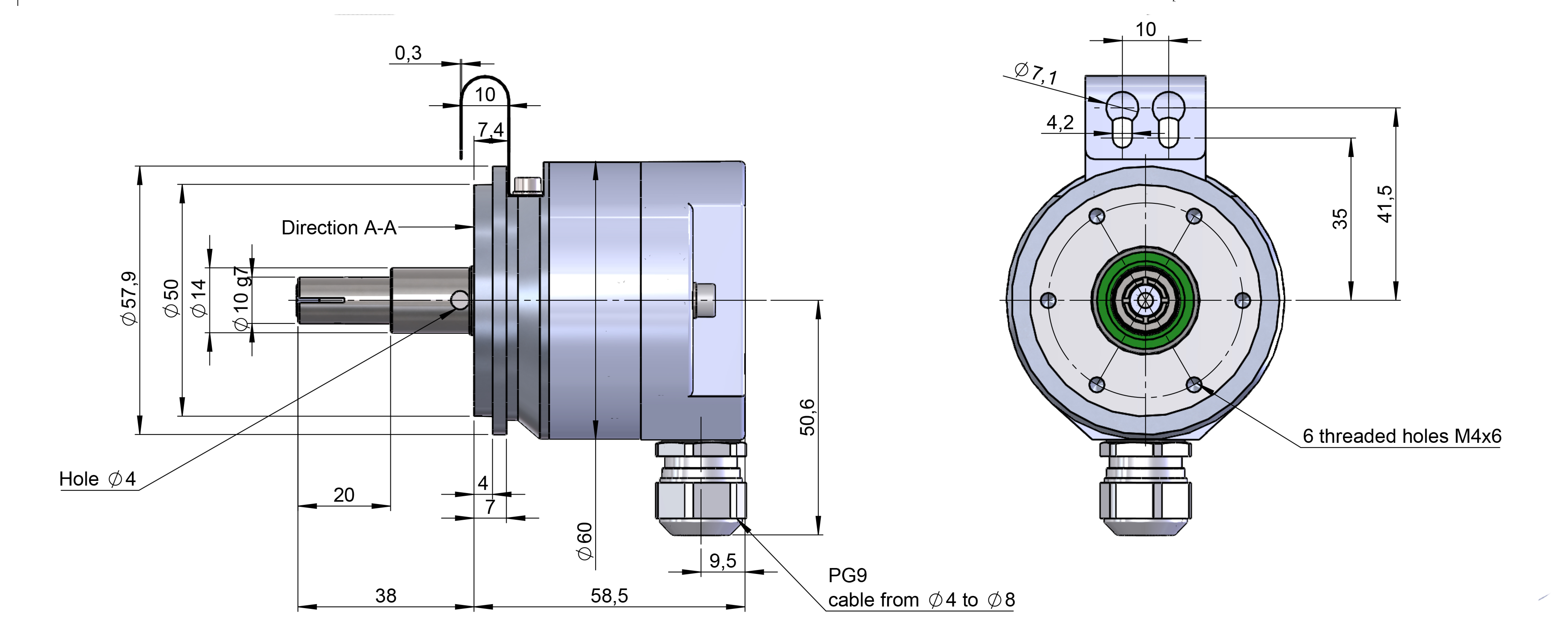

  • Eje saliente Ø 10 expansible / Eje cónico 1:10
  • Clase de protección IP66 según DIN EN 60529
  • Sistema antigiro mediante brida flexible o varilla
  • Conexión cable (disponible cualquier longitud de cable) PG9 / Caja de bornes radial
Pregunte a un experto

    Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

    Tu nombre*

    Tu Email*

    Teléfono

    Empresa

    Tu Mensaje

    HOHNER AUTOMATION S.L. como responsable del tratamiento tratará tus datos con la finalidad de dar respuesta a tu consulta o petición. Puedes acceder, rectificar y suprimir tus datos, así como ejercer otros derechos consultando la información adicional y detallada sobre protección de datos en nuestra Política de Privacidad.

    He leído y acepto las condiciones contenidas en la política de privacidad sobre el tratamiento de mis datos para gestionar mi consulta o petición.

    Nos gustaría que nos prestaras tu consentimiento para:

    Enviarte información comercial sobre los productos, servicios, novedades de HOHNER AUTOMATION S.L.

    Los campos con * son obligatorios.

      Please enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Plaease enter your email to download product 3D File.

        E-mail

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        If you need 3D step-file of your reference contact us and you will receive it within one working day.

          Name*

          E-mail*

          Phone

          Company

          Country

          Message

          HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
          protection in our Privacy Policy.

          I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

          We would like you to give us your consent to:

          Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

          Fields with a * are required.

          CARACTERÍSTICAS MECÁNICAS
          Materiales Tapa: Aluminio
          Cuerpo: Aluminio
          Eje: Acero inoxidable
          Rodamientos De bolas
          Vida de los rodamientos 1×1010 rev.
          Fijación del cuerpo Brida flexible 90.1129 (se suministra montada)
          Brida flexible 90.1124 (se suministra montada)
          Desalineamiento permitido ±0.4 mm axial, ±0.2 mm radial (90.1129)
          ±0.5 mm axial, ±0.1 mm radial (90.1124)
          Nº máx. rev. permisible mecánicamente 6000 rpm
          Protección contra polvo y salpicaduras según DIN EN 60529 IP66
          Momento de inercia del rotor 40 gcm2 (eje 1)
          30 gcm2 (eje 2)
          Par de arranque a 20°C (68°F) ≤ 0,02 Nm
          Carga máxima admisible sobre eje axial 30 N
          Carga máxima admisible sobre eje radial 40 N
          Peso aprox. 0,365 Kg
          Rango de temperatura en funcionamiento -30°C a +100°C
          Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
          Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
          Consumo ≤ 90 mA
          Tensión de alimentación 5 VDC ±5%
          7…30VDC
          Salida Electrónica SIN/COS, 1 Vpp ±20%
          Resolución incremental 1024 SIN/COS
          Frecuencia ≤ 200 kHz
          Frecuencia 2,5 VDC
          Conexión radial Caja de bornes radial
