SERIE 22

  1. Home
  2. Aplicaciones
  3. Drive technology
  4. SERIE 22
3D

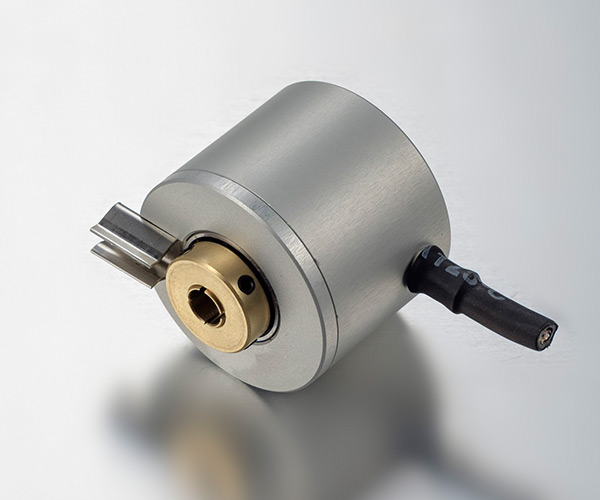

ENCODER INCREMENTAL MINIATURA EJE SEMI-HUECO PARA APLICACIONES INDUSTRIALES

  • Resolución hasta 10.000 impulsos por vuelta
  • Diámetro exterior 36,5 mm
  • Eje semi-hueco de Ø 6 mm
  • Protección IP64 según DIN EN 60529
  • Sistema antigiro mediante brida flexible o pivote
  • Conexión cable (disponible cualquier longitud de cable) o conector industrial M12
Pregunte a un experto

    Nuestro equipo de expertos contestará a sus preguntas técnicas, sobre productos o aplicaciones con la mayor brevedad posible.

    Tu nombre*

    Tu Email*

    Teléfono

    Empresa

    Tu Mensaje

    HOHNER AUTOMATION S.L. como responsable del tratamiento tratará tus datos con la finalidad de dar respuesta a tu consulta o petición. Puedes acceder, rectificar y suprimir tus datos, así como ejercer otros derechos consultando la información adicional y detallada sobre protección de datos en nuestra Política de Privacidad.

    He leído y acepto las condiciones contenidas en la política de privacidad sobre el tratamiento de mis datos para gestionar mi consulta o petición.

    Nos gustaría que nos prestaras tu consentimiento para:

    Enviarte información comercial sobre los productos, servicios, novedades de HOHNER AUTOMATION S.L.

    Los campos con * son obligatorios.

      Please enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Plaease enter your email to download product 3D File.

        E-mail

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        If you need 3D step-file of your reference contact us and you will receive it within one working day.

          Name*

          E-mail*

          Phone

          Company

          Country

          Message

          HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
          protection in our Privacy Policy.

          I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

          We would like you to give us your consent to:

          Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

          Fields with a * are required.

          CARACTERÍSTICAS MECÁNICAS
          Materiales Tapa: Aluminio
          Cuerpo: Aluminio
          Eje: Latón
          Rodamientos De bolas
          Vida de los rodamientos 1×1010 rev.
          Fijación del cuerpo Pivote o brida flexible (incluido)
          Desalineamiento permitido ±0.3 mm axial, ±0.1 mm radial (90.0108205)
          ±0.3 mm axial, ±0.2 mm radial (90.1037)
          ±0.2 mm axial, ±0.1 mm radial (90.1111)
          Fijación del eje Prisionero
          Diámetro eje semi-hueco 6 mm.
          Nº máx. rev. permisible mecánicamente 6000 rpm
          Protección contra polvo y salpicaduras según DIN EN 60529 IP64
          Momento de inercia del rotor 10 gcm2
          Par de arranque a 20ºC (68ºF) ≤ 0,01 Nm
          Carga máxima admisible sobre eje axial 20 N
          Carga máxima admisible sobre eje radial 40 N
          Peso aprox. 0,1 Kg
          Gama de temperatura en funcionamiento -20ºC a +80ºC – Estándar
          -40ºC a +80ºC – Ejecución Especial PT00
          Vibración según DIN EN 60068-2-6 100 m/s2 (10Hz…2000Hz)
          Impacto según DIN EN 60068-2-27 1000 m/s2 (6ms)
          Nº máximo de impulsos por vuelta 10.000
          Conexión radial Cable 2 metros o conector industrial M12
          (otras longitudes de cable sobre pedido)
          Conector hembra no incluido

          Accessories

          Pagu-flex

          Union

          Campanas de acoplamiento

          Bellow-flex

          Ángulos de soporte

          Precableado

          Spring-flex

          Ruedas medidoras

          Sistemas antigiro flexibles

          Cross-flex

          Poly-flex

          Conectores

          Lami-flex

          Bridas de acoplamiento

          Oldham-flex-clamp

          Alu-flex

          SKU: 22-2311-1024 22-2311-500 22-2311-1024 22-2321-500 22-2721-1024 22-2721-150 Categories: , , , , , , ,
