SERIE HS10

  1. Home
  2. SERIE HS10

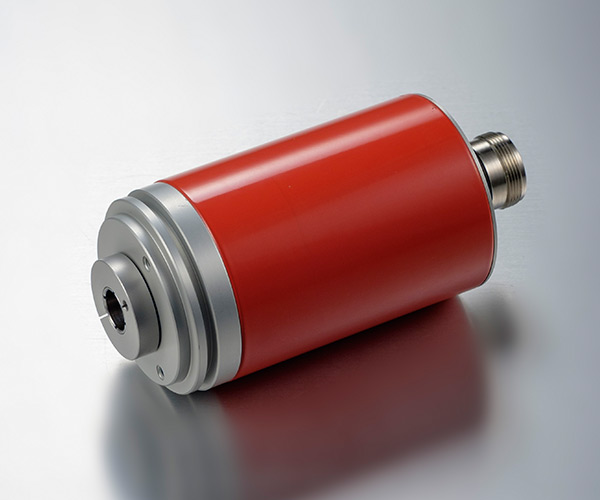

ENCODER ASSOLUTO MONOGIRO

  • Risoluzione monogiro fino a 12 bit
  • Protezione IP65 secondo DIN EN 60529
  • Diametro esterno 58 mm
  • Albero semicavo

Product no longer available. Please contact us for more information

Chiedere ad un esperto

    Il nostro team di esperti risponderà alle vostre domande nel più breve tempo possibile.

    Nome*

    E-mail*

    Telefono

    Azienda

    Messaggio

    Iscriviti alla nostra newsletter?

    Ho letto ed accettato Condizioni.*

    HOHNER AUTOMATION, S.L. ti informa che i dati personali che fornisci compilando questo modulo saranno trattati allo scopo di inviarti le informazioni richieste. La legittimazione del trattamento viene effettuata attraverso il consenso dell'interessato. Il mancato inserimento dei tuoi dati personali renderà impossibile soddisfare la tua richiesta. È possibile esercitare i diritti di accesso, rettifica, cancellazione e cancellazione dei dati personali contattando info@encoderhohner.com o per posta a HOHNER AUTOMATION, S.L., P.I. Cal Batlle - C/ Dolors Bassa, 3, 17400 - Breda (Girona) Spagna.n.

      Please enter your email to download product Datasheet.

      E-mail

      HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
      protection in our Privacy Policy.

      I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

      We would like you to give us your consent to:

      Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

      Fields with a * are required.

        Name*

        E-mail*

        Phone

        Company

        Country

        Message

        HOHNER AUTOMATION S.L. as the data controller will process your data for the purpose of replying to your query or request. You may access, rectify and erase your data, and also exercise other rights by consulting the additional detailed information on data
        protection in our Privacy Policy.

        I have read and accept the conditions contained in the privacy policy on processing of my data to manage my query or request.

        We would like you to give us your consent to:

        Send you commercial information about HOHNER AUTOMATION S.L.’s products, services and new features

        Fields with a * are required.

        CARATTERISTICHE TECNICHE

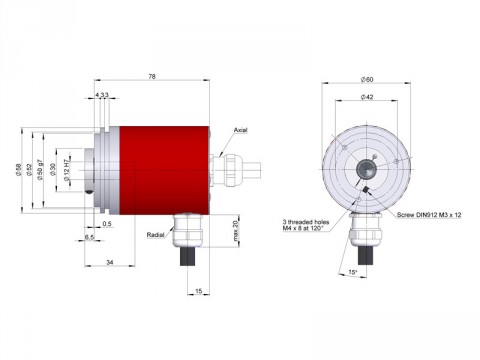

        Diametro esterno 58 mm
        Corpo Alluminio
        Albero Acciaio inossidabile
        Cuscinetti A sfera
        Vita dei cuscinetti 1×1010rev
        N. max. rev. ammissibili meccanicamente 6000 rpm
        Protezione contro la polvere e gli schizzi secondo DIN EN 60529 IP65
        Momento d’inerzia del rotore 30 gcm2
        Coppia di avviamento 20ºC (68ºF) Max. 2,0 Ncm
        Carico massimo ammissibile sull’abero assiale 40 N
        Carico massimo ammissibile sull’abero radiale 60 N
        Disallineamiento assiale ammesso ±0.5 mm
        Disallineamiento radiale ammesso ±0.3 mm
        Peso appross. 0,4 Kg
        Range di temperatura in funzione -10ºC a +70ºC
        Vibrazione 100 m/s2 (10Hz…2000Hz)
        Impatto 1000 m/s2 (6ms)
        Consumo massimo 100 mA
        Tensione di alimentazione 10..30Vdc
        Interfaccia Analogico
        Electtronica di uscita 0..20mA, 0..10v, 4..20mA
        Parametri configurabili Indirizzo
        Risoluzione 10 o 12 bit
        Range massimo 4096 giri
        Connessione assiale o radiale Cavo di 2 metri o connettore industriale
        ELECTRICAL SPECIFICATION
        Interface Parallel
        Inputs Opto-coupled
        Code Binary
        Gray
        BCD
        Singleturn resolution up to 8192 points per turn (13 bits)
        Linearity ±1/2 LSB
        Parameters config. Direction

        Accessories

        Oldham-flex-clamp

        Lami-flex

        Cavo pre montato

        Angoli di supporto

        Union

        Bellow-flex

        Cross-flex

        Poly-flex

        Alu-flex

        Pagu-flex

        Connettori

        Sistemi antirotazione flessibili

        Route metriche

        Flange di fissaggio

        Campane di fissaggio

        Spring-flex

        SKU: HS10-33322215-4096180
